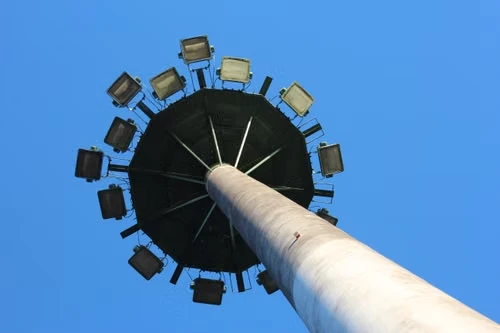

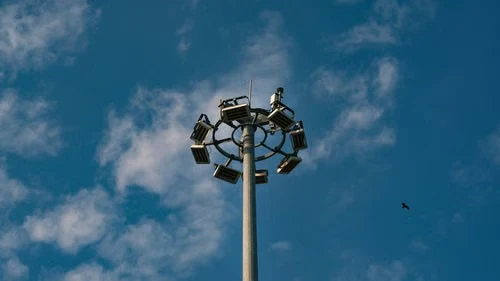

Visoko-Stubovi za rasvjetu na visokoj nadmorskoj visini: reflektorski stubovi za teške-industrijske prostore (15m do 50m)
Kao vrhunski inženjerski proizvođač velike-strukturalne rasvjete, specijalizirani smo za isporuku visokih-performansivisoki{0}}nosači za svetiljkei integrisanijarboli reflektora za područje. Dizajnirani za zahtjevna fizička okruženja, naši-teški čelični stupovi pružaju jednoliku distribuciju svjetlosti-visokog intenziteta preko ekspanzivnih vanjskih lokacija, uključujući pomorske luke, aerodromske platforme, željeznička kolodvora, petlje na autoputu i atletske stadione.
Zamjenom više standardnih stubova ulične rasvjete sa jednim, velikog-kapacitetapodižući toranj svetiljke, programeri projekta mogu dramatično smanjiti strukturnu gustoću, pojednostaviti električne distributivne mreže i minimizirati dugoročne-troškove održavanja.
Naša potpuno integrisana proizvodna linija obrađuje svaku fazu proizvodnje u-kući-od pripreme sirove ploče do vrućeg-pocinčavanja i profesionalnog zaštitnog pakovanja.
1. Tehnički parametri i inženjerske konfiguracije
| Specifikacija Metric | Inženjerski standard | Certificirana usklađenost |
| Operativni raspon visine | 15 metara do 50 metara (segmentirani teleskopski dizajn) | EN 40, ANSI O5.2 |
| Strukturni supstrat | Visoka{0} zatezna Q355B, Q345B, S355JR ili ekvivalent | ASTM A572 Grade 50/65 |
| Geometrija kolone | Više{0}}strani poligonalni konusni (osmougaoni, dvanaesterokutni, 16-strani) | Analiza konačnih elemenata (FEA) |
| Zaštita od korozije | Duboko-vruće pocinčavanje-potapanjem ($\\ge$ 86 $\\mu$m premaz) | ISO 1461, ASTM A123 |
| Opcioni površinski premaz | Duplex elektrostatička poliesterska boja u prahu (bilo koja RAL boja) | C5 industrijsko/pomorsko ocijenjeno |
| Ocjena vjetra preživljavanja | Kalibriran za regionalne brzine udara do 60 m/s | ASCE 7, GB 50009, EN 40 |
| Kapacitet prstena svetiljke | Konfiguriran za podršku 6, 8, 12, 16 ili 24 teška LED reflektora | Prilagođeni fotometrijski rasporedi |
| Raspon snage reflektora | Visoko{0}}efikasni LED moduli od 200W do 1000W | Određeno zahtjevima projekta za lux |
| Konfiguracije opreme za podizanje | Jedno električno vitlo ili redundantni dvostruki{0}}sigurnosni sistemi | Mehaničke brave pod{0}}opterećenjem |
2. U-Protokoli kućne proizvodnje i QA protokoli
Naša fabrika koristi kompjuterizovane mašine za obradu metala za pretvaranje sirovog čelika u konstrukcijske stubove-otporne na vetar:
Izravnavanje zavojnice i ublažavanje naprezanja
Vruće{0}}valjani koturi od konstrukcijskog čelika se obrađuju pomoću više-mašina za ravnanje sa više valjaka. Ovo eliminiše unutrašnja fizička naprezanja i osigurava apsolutnu ravnost materijala prije rezanja.
01
Precizno CNC profilisanje
Napredni plazma i laserski rezači unaprijed-oblikuju čelične ploče u precizne trapezoidne profile, osiguravajući čvrsto prianjanje i ujednačene šavove.
02
Poligonalna presa savijanja
Masivne CNC pres kočnice formiraju ravne ploče u više-strane konične profile. Ove poligonalne geometrije nude znatno bolju otpornost na torziju u poređenju sa okruglim šupljim profilima.
03
Automatsko uzdužno zavarivanje
Koristimo zavarivanje pod vodom (SAW) za postizanje dubokog prodiranja zavara duž vertikalnih šavova. Svaki šav se podvrgava ultrazvučnoj (UT) ili inspekciji magnetnih čestica (MPI) kako bi se potvrdio strukturalni integritet.
04
Visoka-izdržljivost Cink Immersion
Nakon površinskog kiselog-kiseljenja i topljenja, cijeli čelični sklop je potopljen u kupku od rastopljenog cinka od 450 stepeni, formirajući debelu, metalurški vezanu zaštitnu leguru koja sprječava rđu 25 do 50 godina.
05
3. Motorizirana oprema za podizanje i spuštanje (za jarbole > 20m)
Kako bismo garantirali sigurno održavanje bez potrebe za skupim iznajmljivanjem dizalica ili opasnog penjanja, integrišemo-motorizovani sistem za podizanje za teške uslove unutar baze stuba:
Redundantne opcije vitla:Nudimo obojeStandardno jednostruko vitlopostavke iDvostruko redundantno vitlokonfiguracije (vrlo preporučljivo za kritičnu infrastrukturu kao što su aerodromske platforme). Dvostruki-sustav bubnja omogućava dijeljenje punog opterećenja-i kritičnu sigurnost sigurnosnog kopiranja.
Gravitacijski-Aktivirani Apex bravi:Kada se podigne na vrh, prsten mobilne svjetiljke je osiguran mehaničkim kukama za zaključavanje. Time se sav strukturalni napon sa žičanih kablova prenosi na kruto tijelo jarbola.
IP65 distribucija i kontrola napajanja:U baznom pretincu koji se može zaključati nalazi se električna ploča otporna na vremenske uvjete s lokalnim tipkama{0}}, krajnjim prekidačima i ručnim ručicom za hitne slučajeve.
4. Pametne kontrolne ploče i daljinski nadzor
Svaki stub za rasvjetu može se integrirati s naprednim opcijama upravljanja smještenim u vanjskom kućištu otpornom na vremenske uvjete IP65:
Lokalizovani razvodni ormani:Uključuje glavne prekidače, pojedinačne uređaje za zaštitu od prenapona (SPD) i astronomske tajmere ili fotoćelije za automatski rad od sumraka-do-zora.
Smart City Cloud Management:Opcioni 4G/GPRS komunikacioni moduli prenose-podatke u realnom vremenu nazad na vašu centralnu SCADA platformu. Ovo omogućava menadžerima objekata da prate potrošnju energije, primaju automatska upozorenja o kvaru svetiljke i daljinski planiraju nivoe zatamnjenja.
5. Izvozna ambalaža i optimizacija prostora u kontejnerima
Kako bismo izbjegli završno oštećenje tokom dugih okeanskih putovanja i minimizirali troškove logistike, implementiramo dizajnirani plan pakiranja i utovara kontejnera:
Sekcijsko ugniježđenje visoke{0}}gustine
Zahvaljujući preciznim proračunima konusnog{0}}omjera, manji gornji dijelovi stuba mogu biti ugniježđeni unutar većih osnovnih sekcija tokom opterećenja. Ova mogućnost ugnježđivanja smanjuje ukupni volumen isporuke (CBM) do 40%.
Meko-Omotavanje bafera
Segmenti glavnog stuba su omotani sa više-slojnim ne-tkanim materijalima i oblogom od polietilena visoke gustine (HDPE) na svim tačkama podizanja i kontakta.
Cated Hardware Kits
Vitla, žičana užad od nehrđajućeg čelika, blokovi remenica, električni razvodni uređaji i teški-kavezi sa sidrenim vijcima su pakirani unutar izvoznog-klasa, IP65 omotanih čeličnih ili drvenih sanduka.
-
Parametar Specifikacija / Opis Tower Height 15m / 20m / 25m / 30m / 35m / 40m / 45m / 50m (prilagodljivo) Struktura Tip Jedno{0}}monopolni toranj; klizni-spoj ili prirubnički spoj Oblik poprečnog presjeka Kružni / Oktagonalni / Dodekagonalni / 16-strani poligon Materijal Grade Q235B / Q345B niskolegirani visoko-konstrukcijski čelik Obrada površine Vruće{0}}pocinčano (prevlaka cinka veća od ili jednaka 85 μm, prema ISO 1461 ili ASTM A123) Painting Option RAL boja u prahu na pocinkovanoj površini (opciono) Wall Thickness 4,0 mm – 12,0 mm (prema zahtjevima visine i opterećenja vjetrom) Top Diameter 60mm – 180mm (u zavisnosti od montirane opreme) Bottom Diameter 300mm – 650mm (na osnovu ukupne visine i dizajna) Prečnik prirubničke ploče 350mm – 600mm Debljina prirubničke ploče 16 mm – 30 mm Tip sidrenog vijka M20/M24/M30 pocinčani temeljni vijci sa maticama i podloškama Otpornost na opterećenje vjetrom Do 160–180 km/h (prilagodljivo za ciklon ili priobalne regije) Seizmičke performanse Dizajnirano za zonu 8-9 (prema lokalnom standardu kupca) Ruke za montažu antene Jednostruke ili dvostruke krake; dužina: 0,6m – 1,5m (po narudžbi) Platforma (opciono) Prstenaste ili kvadratne platforme svakih 10–15 m; širina: 0,8–1,2 m Cable Tray Unutrašnji ili eksterni nosač kablova{0}}tip merdevina; galvanized Climbing Ladder Pocinčane čelične ljestve + sigurnosni kavez (opcijski sistem za zaustavljanje pada) Zaštita od groma Gromobran (1,5m–2m), donji kabel i terminali za uzemljenje Otpor uzemljenja <10 ohms (as per telecom tower grounding standard) Montažni interfejs Antena, mikrovalna antena, solarni panel, CCTV, IoT senzori Design Life Više od ili jednako 25 godina (premaz + struktura) Certifikati ISO 9001, CE, SGS, Izveštaji o ispitivanju tipa Standardi usklađenosti TIA/EIA-222-G/F, ISO 1461, ASTM A123, BS EN 10025 Metoda instalacije Na{0}}montaža na licu mjesta pomoću dizalice; temeljni vijci prethodno-ugrađeni Pakovanje Sekcijski stubovi u čeličnim okvirima ili podstavljeni tkanim vrećama Kontejner za otpremu odgovara 20GP/40HQ kontejner u zavisnosti od dužine segmenta Lead Time 20-30 radnih dana nakon depozita (zavisno od količine i visine)
